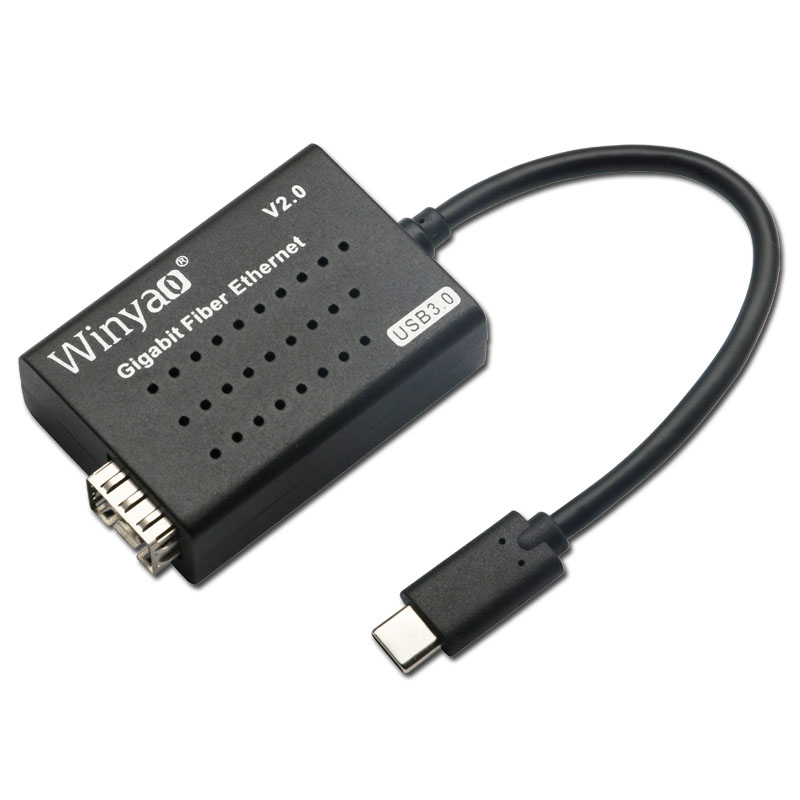

Winyao USB1000F-C 千兆光纤网卡
Winyao USB1000F-C 是基于 Realtek RTL8153 以太网控制器，采用 USB 3.0 Type C 标准总线设计，板载 1 路 SFP 千兆光纤LC端口，端口支持 1000Mbps，可实现单端口全线速千兆光纤网络接入。
该适配器专为笔记本电脑、超极本、台式机、工业平板、无光纤网口的迷你主机与嵌入式设备设计，通过 USB 接口接入园区、企业、数据中心及工业现场的光纤网络。具体应用场景覆盖办公终端高速联网、工业现场 PLC/IPC 上联、服务器带外管理、扩展坞 LAN 扩展以及 USB 转光纤以太网转接加密狗，在各类终端上提供稳定可靠的光纤网络连接。
常见关键特性
- 支持 USB Type -C 接口标准
- 支持 CDC-ECM 免驱模式，兼容主流操作系统
- 支持 USB LPM（L1/L2）及 U1/U2/U3 低功耗状态
- 支持自动交叉线检测与自动校正
- 支持线对交换、极性校正及偏移校正
- 支持网络唤醒（WoL）与 RealWoW! 远程唤醒
- 支持 ECMA-393 ProxZzzy 网络唤醒标准
- 支持断电与链路断开节能模式
- 支持 9KB 巨型帧（Jumbo Frame）
- 支持 IEEE 802.3x 流量控制
- 支持硬件 CRC 校验
性能特点
- 符合 IEEE 802.3/802.3u/802.3ab 标准
- 支持 IEEE 802.1P 第二层优先级队列
- 支持 IEEE 802.1Q VLAN 标签
- 支持 IEEE 802.3az 高效节能以太网（EEE）
- 支持 NDIS5/NDIS6 校验和卸载（IPv4/IPv6、TCP/UDP）
- 支持大发送卸载（LSO v1 和 v2）
- 支持 9KB 巨型帧传输
- 支持 AOAC（脱离交流电连接）电源管理，含 32 组 128 字节唤醒帧精确匹配
- 支持链路变化唤醒功能
- 支持 Windows 待机模式（WPD）
- 支持协议卸载（ARP 和 NS）
- 支持 Intel CPPM（连接电源管理）L1 3ms BESL
- 支持 USB 3.0 动态 LTM、U1/U2/U3 及选择性挂起（selective suspend）
| 产品概览 | |
| 主控制器： | Realtek RTL8153（ +SGMII 以太网 PHY） |
| 总线接口： | USB 3.0 ( Type C ) |
| 端口： | SFP × 1 |
| 速率： | SFP 端口支持 1000 Mb/s 光纤 |
| 支持标准： | 802.3z / 802.3ab / 802.3x / 802.1Q |
| 适用线缆： | 多模光纤（62.5/125µm、50/125µm，850nm）或单模光纤（9µm，1310nm） |
| 盒子尺寸(mm)： | 待填 |
| 重量 (G.W)： | 待填 |
| 功耗： | 约 500mW |
| 温度： | 工作 0°C ~ 55°C ；存储 -40°C ~ 85°C |
| 主要特性 | |
| 包缓冲与队列： ? | 片上 SRAM 收发缓冲；USB 3.0 批量传输与 LPM 链路电源管理 |
| 校验和卸载： ? | NDIS5/NDIS6 IPv4/IPv6/TCP/UDP 校验和卸载 |
| 巨帧： ? | 支持高达 9K 字节 Jumbo Frame |
| 分段卸载 (TSO/LSO)： ? | 支持 Large Send v1 / v2（TSO/LSO） |
| VLAN 与流控： ? | VLAN 标记（802.1Q）+ QoS（802.1P）+ 802.3x 流控 + HP Auto MDIX |
| 管理特性： ? | VeriPHY 线缆诊断 + 硬件 CRC + LAN disable GPIO |
| Realtek 管理软件 | |
| Realtek 管理软件： | Realtek USB Ethernet Diagnostic Utility（诊断与配置工具） |
| Operating Systems Support | |
| Operating system support | Windows 系列（Windows XP / Vista / 7 / 8 / 8.1 / 10 / 11，Server） macOS（Mac OS X 10.6 及以上） Linux（含 Android） Unix / FreeBSD |
