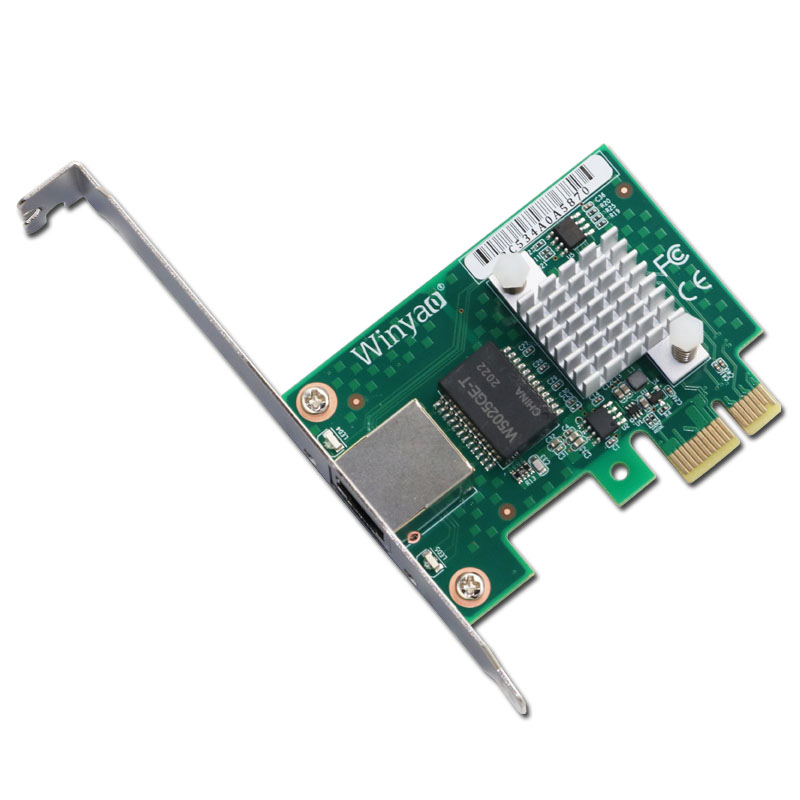

Winyao WYI226T1 千兆网卡
Winyao WYI226T1 是基于 Intel I226V 以太网控制器，采用 PCI Express X1 标准总线设计，板载 1 路 RJ45 千兆铜缆端口，全端口支持 10/100/1000/2.5GBASE-T 自适应，可实现单端口全线速千兆网络接入。
该适配器专为边缘计算机、工业自动化与机器视觉（工业相机）场景设计。适用于边缘计算网关与边缘节点的 2.5G 高速上联，工业现场 PLC/IPC 与 Modbus-TCP、EtherNet/IP、EtherCAT 等控制网络的确定性通信，以及高分辨率 GigE Vision 工业相机的图像采集与视觉检测；芯片原生支持时间敏感网络 TSN 与 IEEE 1588/802.1AS-rev 精密时间同步，可为多设备协同与实时流传输提供确定性时延保障，2.5 倍于千兆的带宽轻松承载多路高清视觉数据，低功耗与小封装特性适合嵌入式及无风扇工控平台长时间稳定运行。
常见关键特性
- 采用 Intel 以太网控制器 I226V
- PCI Express 3.1 x1 （5 GT/s）
- 片内集成 MAC 与 PHY，提供 1 个 RJ45 电口
- 支持 2.5G / 1G / 100M / 10M 多速率
- 支持全速率全双工与 10/100 Mb/s 半双工，自动协商与自动 MDI/MDI-X 交叉检测
- 符合 IEEE 802.3bz、IEEE 802.3ab、IEEE 802.3u 与 IEEE 802.3 规范
- 支持最大 9.5KB 巨型帧（Jumbo Frame）
- 支持 IEEE 802.3x 流量控制、IEEE 802.1Q VLAN 与 IEEE 802.1p 优先级
- 支持 IEEE 1588 精密时间同步与 802.1AS-rev，支持时间敏感网络 TSN（802.1Qav / 802.1Qbv / 802.1Qbu / 802.1Qbr）
- 支持 IEEE 802.3az 节能以太网（EEE），2500BASE-T / 1000BASE-T / 100BASE-TX 速率下均生效
- 支持智能断电 SPD、ASPM、APM、ACPI v2.0c 及 D0/D3 电源状态，支持电源管理协议卸载（代理）
- 支持 Wake-on-LAN 网络唤醒（Magic Packet）与 PXE 2.1 远程引导（EFI 64 位）
- 支持 Intel® AMT 主动管理技术（需配合 Intel vPro® 平台），支持网卡分组 Teaming
性能特点
- 支持 TCP/UDP 与 IPv4 校验和卸载（发送与接收方向），支持扩展发送描述符
- 支持 TCP 分段卸载 TSO（IPv4 / IPv6），提升吞吐并降低处理器占用
- 支持 MSI 与 MSI-X 消息信号中断，每端口最多动态分配 5 个 MSI-X 向量
- 支持中断节流控制与低时延中断（可按数据敏感度绕过自动时间间隔调节）
- 支持 Linux 环境可扩展 I/O（IPv4 / IPv6 / TCP / UDP），提升多处理器系统的网络处理性能
- 收发描述符环由硬件管理，优化系统内存与 PCIe 带宽占用
- 支持时间感知整形与帧抢占，为实时控制、运动控制与多路视觉触发提供确定性时延保障
- 支持电源管理速度控制与 PCIe 3.1 低功耗链路状态，无需最高性能时自动降低链路速率与功耗
| 产品概览 | |
| 主控制器： | Intel Ethernet Controller I226-V |
| 总线接口： | PCI Express v3.1 (5 GT/s) x1 |
| 端口： | RJ45 × 1 |
| 速率： | 10/100/1000/2500 Mb/s 自适应 |
| 支持标准： | IEEE 802.3 / 802.3u / 802.3ab / 802.3bz / 802.3x / 802.1Q / 802.3az / 802.3 Auto |
| 适用线缆： | Cat5 或以上；1000BASE-T / 2500BASE-T |
| 挡板: | 金属挡板：全高 / 半高 |
| PCB尺寸(mm)： | 约 71 * 55 mm |
| 重量 (G.W)： | 约 70g |
| 功耗： | 约 1.3W |
| 温度： | 工作 0°C ~ 55°C ／存储 -40°C ~ +85°C） |
| 主要特性 | |
| 包缓冲与队列： ? | 4 个 Tx + 4 个 Rx 队列；ECC 包缓冲；支持 DMA 与描述符环管理、中断合并 |
| 校验和卸载： ? | IPv4/IPv6 TCP/UDP 校验和卸载 + SCTP 完整性卸载 |
| 巨帧： ? | 支持 9KB Jumbo Frame |
| 中断与多核扩展： ? | MSI-X + RSS；多队列 + 中断调节，多核负载均衡 |
| TCP 分段卸载(TSO)： ? | 支持 TCP/UDP TSO v2（最大 256KB）+ 扩展 Tx 描述符 |
| VLAN 与流控： ? | VLAN 过滤/标记 + 802.1p QoS + 802.3x 流控 + Auto MDI/MDI-X |
| 时间敏感网络(TSN)： ? | 支持 TSN（802.1Qav/Qbv/Qbu、802.3br）+ 1588/802.1AS（仅 Linux） |
| 节能特性： ? | 802.3az EEE + 超低功耗（断线约 18mW）+ ACPI / Modern Standby |
| 远程唤醒与启动： ? | Wake on LAN + EFI PXE（UEFI 网络启动） |
| Intel PROSet 软件 | |
| Intel PROSet： | 适配器诊断与高级配置 |
| Operating Systems Support | |
| Operating system support | Windows 10 / 11 Linux（igc 原生驱动，内核 5.10+，如 Ubuntu 22.04、RHEL 8.x 等） FreeBSD（igc 驱动）／ VMware ESXi（内置 igc 驱动） |
